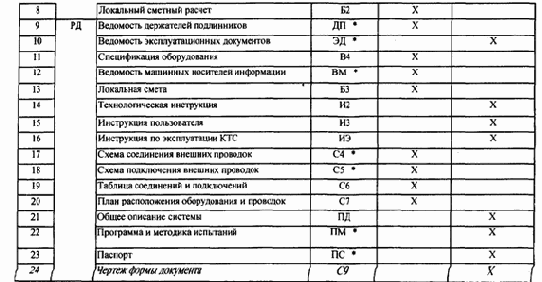

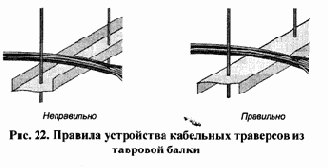

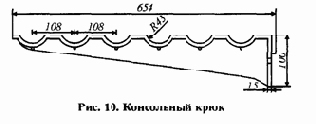

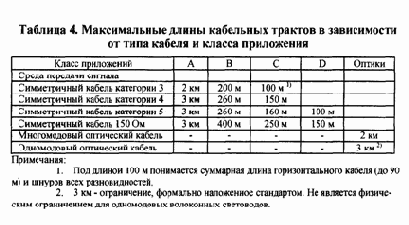

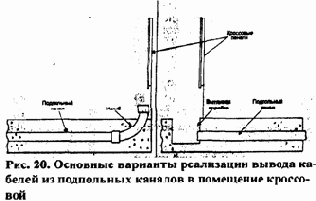

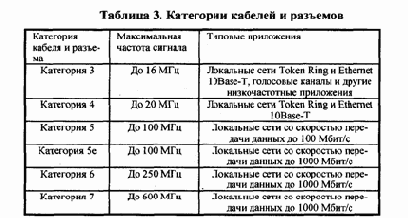

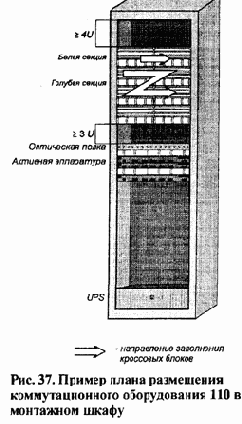

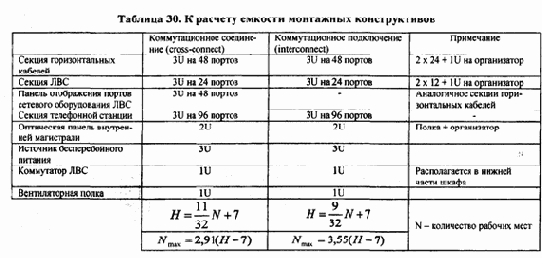

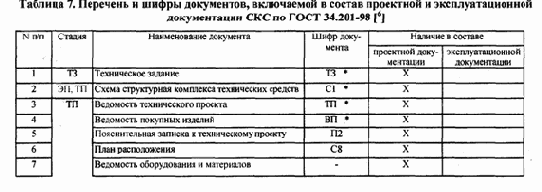

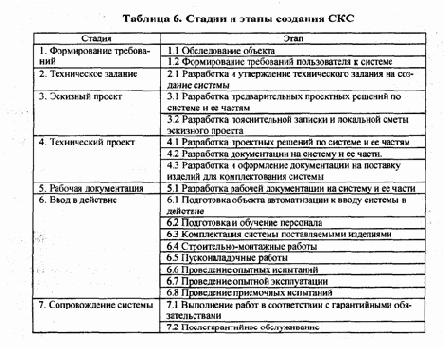

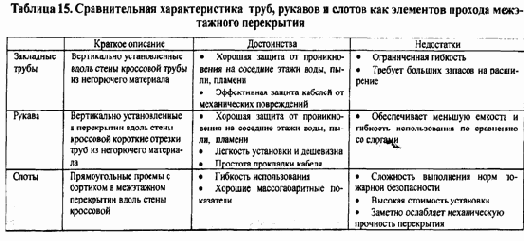

Распределение отдельных видов сетевого оборудования и оборудования СКС по отдельным конструктивам какими-либо известными нормативно-техническими документами не нормируется и выполняется проектировщиком в соответствии с местными условиями конкретного проекта и пожеланиями Заказчика.

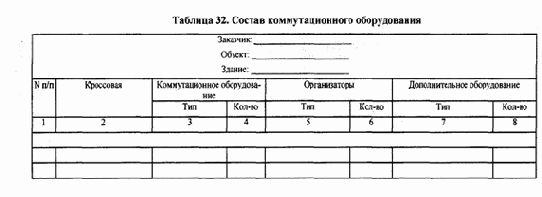

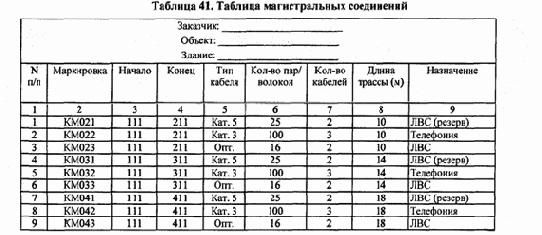

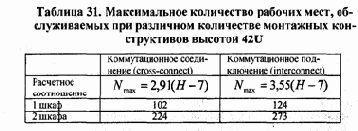

4.6.5 Расчет количества конструктивных единиц коммутаци­онного оборудования

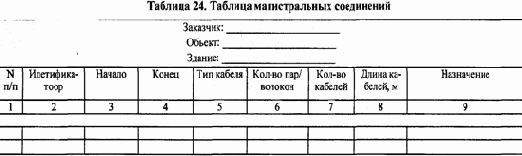

Все расчеты проводятся отдельно для каждой функцио­нальной секции кроссовой.

Не рекомендуется исполь­зовать одну конструктивную еди­ницу коммутационного оборудова­ния (кроссовый блок или коммута­ционную панель) для подключения

кабелей разных функциональных секций. Это затрудняет идентификацию секций при эксплуатации, а также не позволяет создать запас на их расширение. Нарушение данного положения допустимо только в небольших сетях и только в том случае, если все входящие в кроссовую кабели могут быть подклю­чены к единственной конструктивной единице кроссового оборудования.

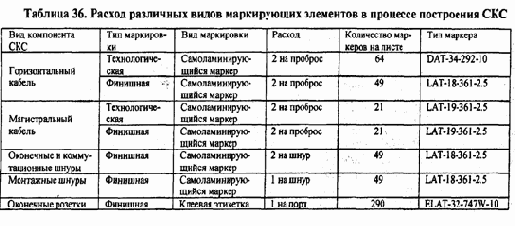

С учетом указанного правила каждая функциональная секция кроссовой образуется одной или несколькими конструктивными единицами коммутационного оборудования, в большей или меньшей степени заполненных кабелями. Задача расчета заключается в определении для каждой функциональ­ной секции требуемого количества единиц коммутационного оборудования *зaданной емкости.

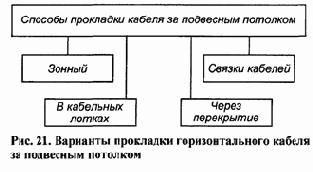

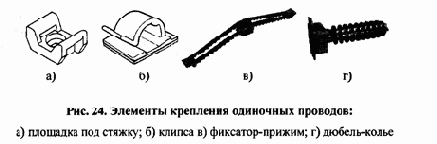

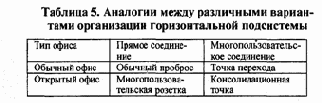

4.6.5.1   Секция горизонтальных кабелей

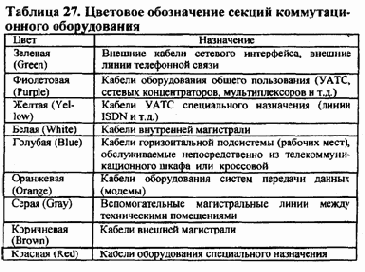

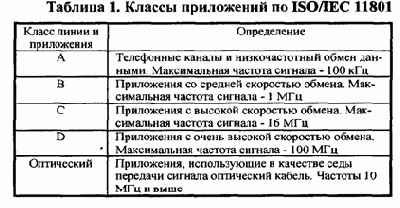

Размер канала передачи информации в "голубой" секции всегда равен четырем парам.

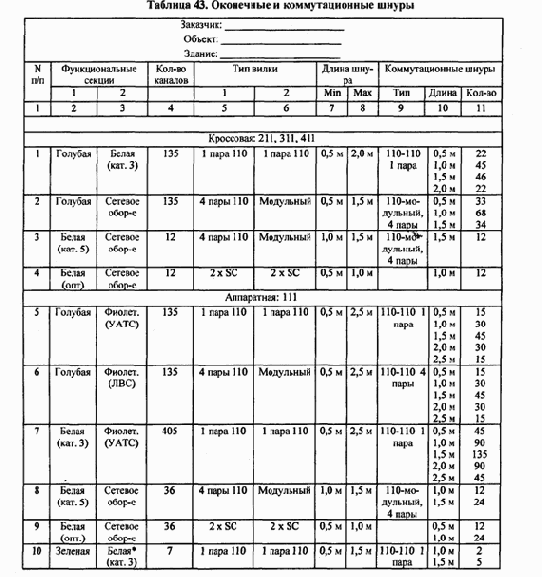

Кроссовые панели 110

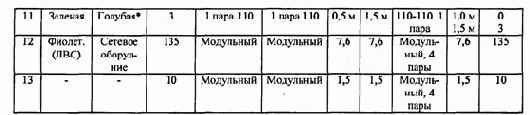

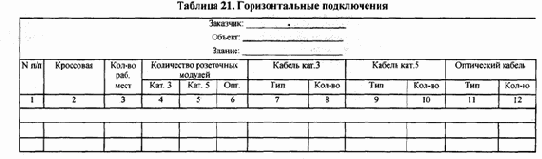

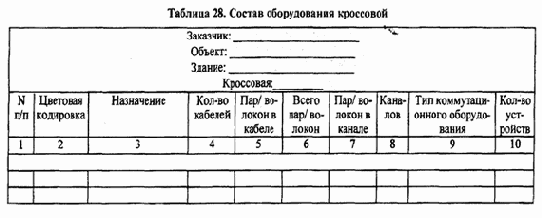

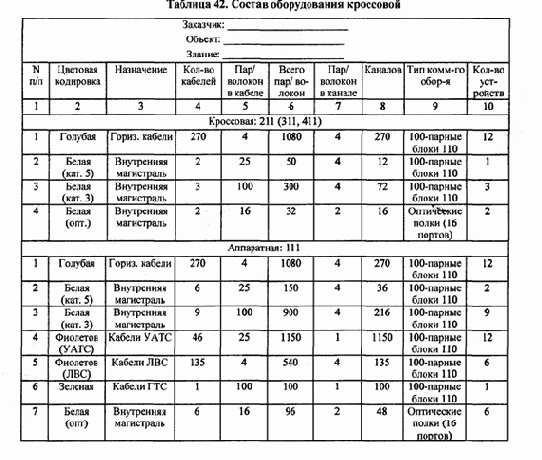

Одна 25-парная контактная линейка обслуживает б каналов, то есть к ней может быть подклю­чено шесть 4-парных кабелей, а также одна связка из 25 пар многопарного кабеля (для подключения к точке перехода или 6- или 12-портовой розетке). Следовательно, на одном 100-парном кроссовом блоке 110 разместится 24 канала для обслуживания 24 розеточных модулей информационых розеток. Для по­лучения общего количества кроссовых блоков 110 количество каналов передачи информации "голубой" секции из графы 8 Таблица 28 необходимо разделить на 24 и округлить до ближайшего целого сверху.
